P48272-043T-L0101

4.3″
480x272px

Imagens ilustrativas. O aspecto real do produto pode divergir.

Informações da Tela

Item Descrição
Diagonal 4.3"
Resolução 480x272px
Tipo IPS
Profundidade de Cores RGB565 16-bit
Brilho TBD
Ângulo de Visão TBD
Contraste TBD

Interface de Comunicação

Item Descrição
Barramento TTL/CMOS UART
Baudrate Máximo 3.125 Mbps

Condições Recomendadas de Operação

Item Min Típ Max Unidade Notas
Tensão de alimentação (Vin) 4.5 - 25 V Tolera inversão de polaridade.
Tensão de saída para periféricos (Vout ou 5V0) - 5 - V
Corrente de saída para periféricos (Iout) - - 25 mA
Tensão de saída (TX0, TX1, TX2) - 3.3V - mA Nível alto
- 0 - mA Nível baixo
Tensão de entrada (RX0, RX1, RX2) - 3.3V 15 V Nível alto
-15 0 - V Nível baixo

Periféricos

Item Descrição
Painel Touchscreen Resistivo
Buzzer Sim
Áudio Não
RTC Sim. Suporte para bateria CR2032 e conector para bateria externa de 3.3V.
Gravação de Projeto SD Card e Comunicação Serial.
Memória FLASH 128MB (total). Expansível via SD Card (FAT32) até 32 GB.

Outras Informações

Item Descrição
Temperatura de trabalho TBD
Temperatura de armazenagem TBD
Fixação Furação para parafuso M3.
Carcaça Sem carcaça.

Periféricos

- nenhum desenho para este produto -

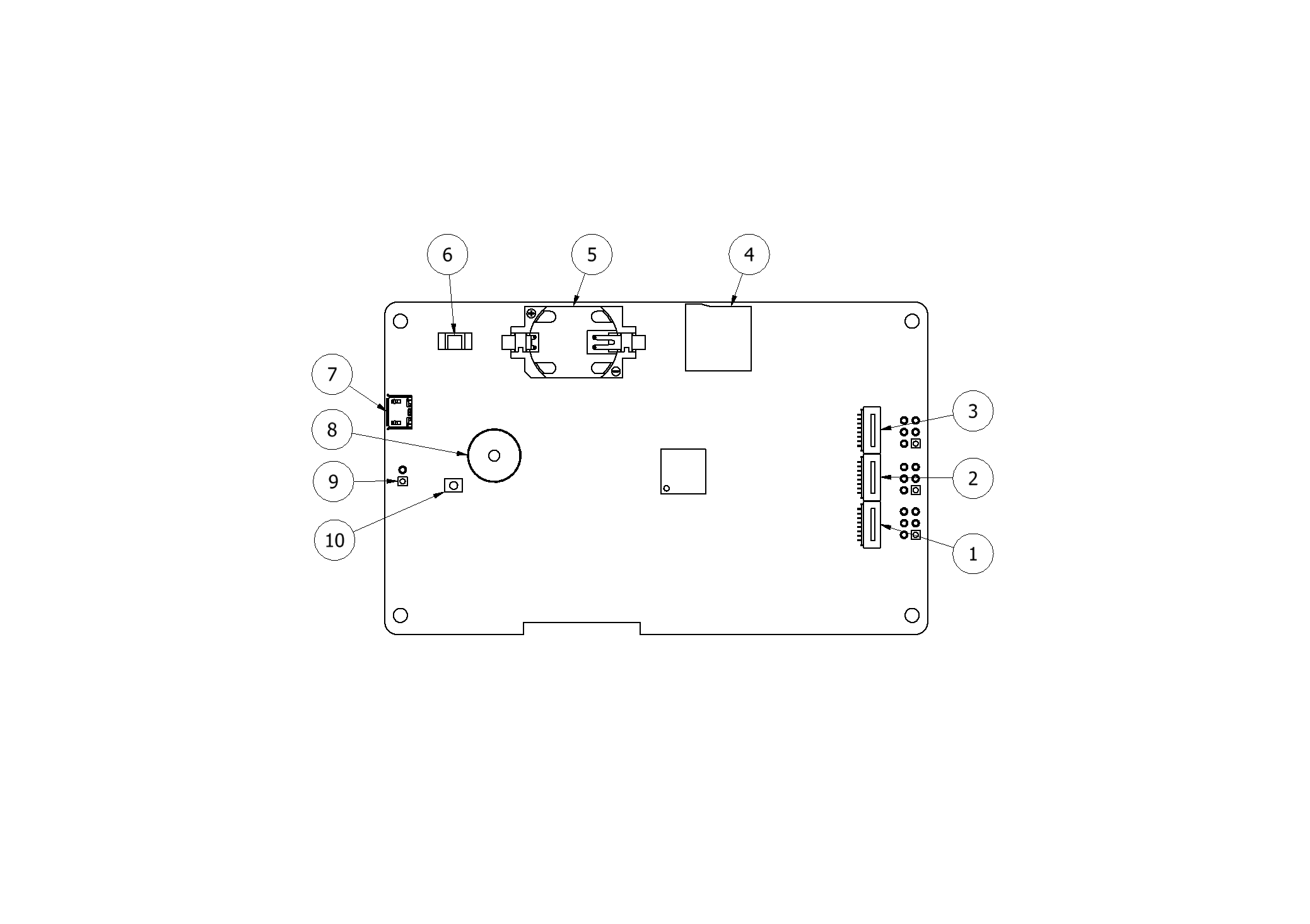

ITEM DESCRIÇÃO
1 Conector UART0
2 Conector UART1
3 Conector UART2
4 Conector SD Card
5 Conector para bateria externa do RTC (3V3)
6 Conector para bateria CR2032 do RTC (3V3)
7 Buzzer
8 Reservado. Não deve ser usado
9 Conector para RESET
10 Botão de RESET

Conectores e Cabos Compatíveis

Acessórios Compatíveis

Em construção

Pinagem

UART0

Pino Descrição Notas Layout
+Vin Tensão de Alimentação
5V0 Tensão de saída para periréricos Apenas para uso em acessórios
RX0 Recepção UART0
TX0 Transmissão UART0
IO0 Reservado Não conectar

UART1

Pino Descrição Notas Layout
+Vin Tensão de Alimentação
5V0 Tensão de saída para periréricos Apenas para uso em acessórios
RX1 Recepção UART0
TX1 Transmissão UART0
IO1 Reservado Não conectar

UART2

Pino Descrição Notas Layout
+Vin Tensão de Alimentação
5V0 Tensão de saída para periréricos Apenas para uso em acessórios
RX2 Recepção UART0
TX2 Transmissão UART0
IO2 Reservado Não conectar

Desenhos Técnicos

- nenhum desenho para este produto -

– Todas as dimensões em milímetros, exceto se explicitado. Sujeito a alterações sem aviso prévio, fornecido pelo fabricante.

Modelos 3D

- nenhum modelo 3D para este produto -

Fotos

- nenhuma foto para este produto -

Anexos

Todas as informações apresentadas neste documento estão sujeitas a alterações sem aviso prévio.

Abrir como PDF
